3D结构光测量仪

采用数字光栅投影技术的三维信息检测产品

XY归一化处理

无论工件在检测范围内的什么位置，XY归一化处理能够准确的检测出XYZ

轴的形状。

双向光投影&离群值删除算法

3D结构光原始算法从两个方向投射光线，减少了阴影的影响并有效的消除多

次反射产生的噪声，即使是复杂形状页能稳定测量，不会受凸起阴影或凹槽噪声

的影响。

两种HDR处理方式

多镜头HDR和单镜头HDR的同时使用支持高精确度的检测。在正常的图像捕

获过程中，金属上呈现高光，黑色塑料上呈现低光，通过两种类型的HDR函数同

时使用可以最小化这些问题，确保对不同工件的稳定检测。

一体化结构

三维测量所需的一切，包括光学系统和高精度图像识别与计算等功能都集成

到单一的组件中，使得设备拥有稳定、高速的图像处理能力。

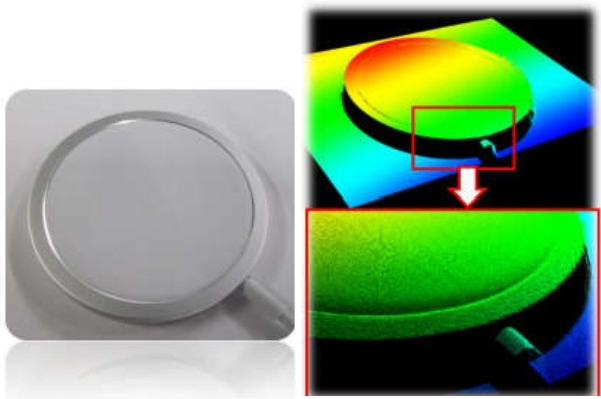

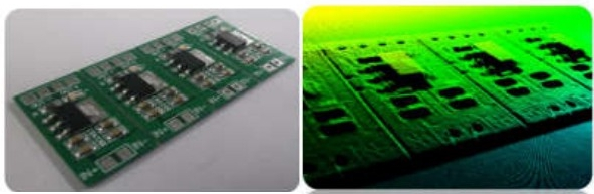

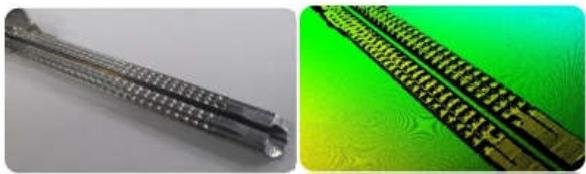

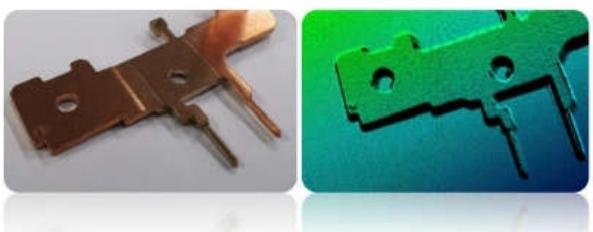

3D结构光测试案例：

3D结构光测量仪

采用数字光栅投影技术，无需设备移动便可快速对

被测物的平面度、段差等三维信息进行高精度的

复合测量与检测。主要应用：平面尺寸、高度尺寸、

曲面长度、曲率、面积、平滑度、缺陷检测、3维

物体体积测量。

①以视野范围四角为测量基准面，使用盛相标准目标件，全景深范围内，25个矩形区域高度差测量值的最大σ值(100次)

②矩形的尺寸：标准视野范围1/100尺寸的区域

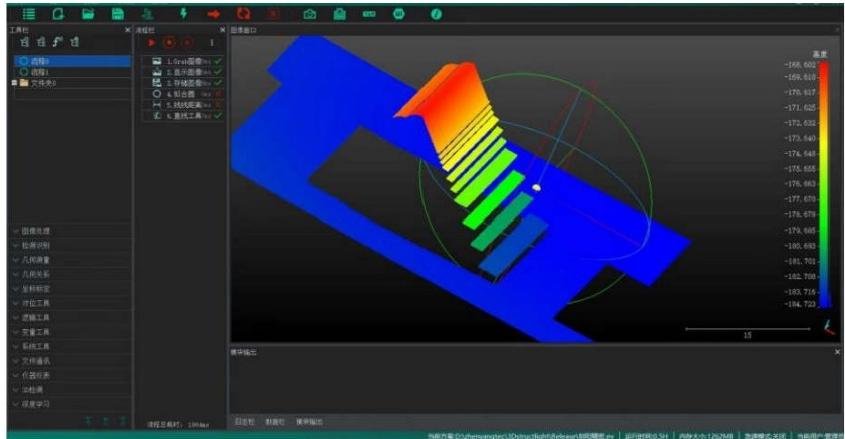

测试分析软件

软件可满足标准的3D结构检测需求，实现图像采集、分析处理、结果输出等，简单易懂，主要内容包括图像处理、检测识别、

几何测量、几何关系、对位工具、逻辑工具、变量工具、系统工具、文件通讯、仪器仪表、3D检测。

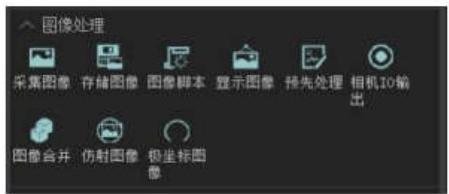

其中图像处理功能包含采集图像、存储图像、图像脚本、显示图像、预先处理、相机10输出、图像合并、仿射图像、极坐标图像等。

软件交互方式简单，易上手使用，工具参数与解决方案皆可设置、保存与导入，并能够将结果数据可视化，使软件开发的工作效率大大提升。
